異形強制卸料器在水泥配料站的應用
發布時間：
2025-07-03
異形強制卸料器在水泥配料站的應用
徐生雙，劉福紅 世界建材網 2025年07月03日11:05 北京

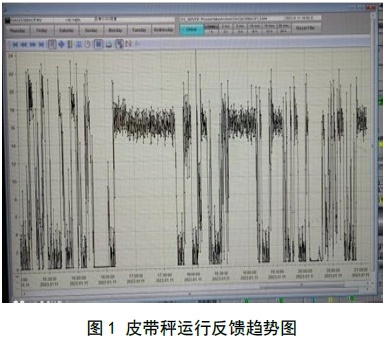

公司二線水泥磨調配倉現有的原料脫硫石膏和濕排灰?guī)煺w是鋼倉結構，由于混合材水分高，黏性大，經常在入皮帶秤下料口處出現蓬倉及堵料，需人工進行敲倉、清掏作業才能保證下料。職工勞動強度大，設備空運轉(見圖1)，能耗高，嚴重影響生產效率，同時也影響原料配比的穩定性，每次水泥磨斷料止料后造成水泥質量波動較大，三氧化硫或混合材質量偏低，導致工藝狀況波動。
1 現場存在的問題及原因分析
1.1 脫硫石膏倉、濕排灰倉存在的問題
(1)料倉蓬倉、堵料，無法保證出料的連續性和穩定性，影響物料配比精度，影響水泥產品質量和產量。
(2)現場需安排專人值守，隨時處理料倉堵料，在清堵及清掏料倉作業時存在安全隱患，增加了人員安全的不確定性，極易造成安全事故隱患。
(3)堵料頻繁發生，耗費工人大量時間并增加勞動強度，影響生產效率。
(4)料倉堵塞嚴重?cái)嗔蠒r(shí)，輥壓機、磨機系統設備空轉損失大量電耗，增加生產成本。
(5)料倉設計不合理，對物料的適應能力差，讓使用更加多樣性、價廉物料的適應能力受到了限制。
1.2 鋼倉堵料原因分析

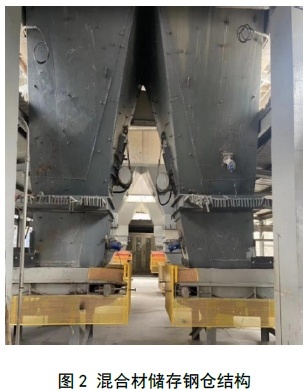

(1)原料倉為鋼板筒倉，其出口為方口，四個夾角極易發生物料粘壁和板結，見圖2。

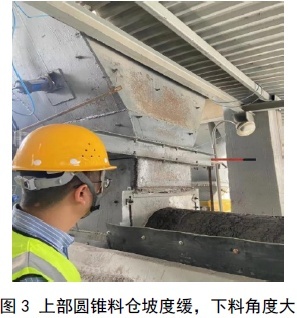

(2)上部圓錐料倉坡度緩，下料角度大，不利于物料的下落。當物料流動到料倉出口時出口尺寸急劇縮小(見圖3)，通過能力降低，且物料特性屬于粉狀物料，黏性和含水量較大，物料之間的團聚性比較強、這樣就極易造成物料在出口處團聚、堵塞，物料進而向上累積，造成倉體上部也發生堵塞。
(3)原料綜合水分不穩定，最高時達到12%，極易黏附在倉壁，造成蓬倉、直至斷料頻發。
2 解決方案概述

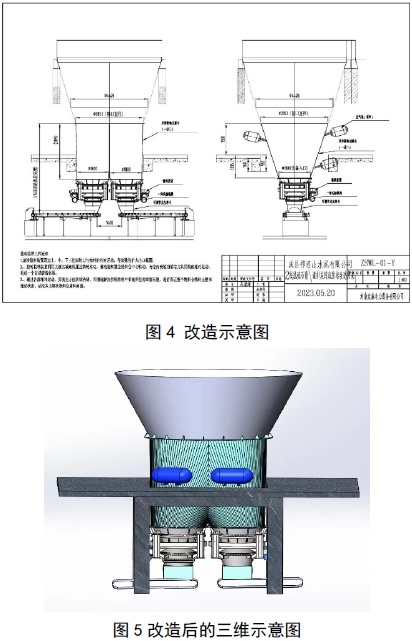

解決方案為“一分二異形倉+自動清堵穩料設備+一體式插棍閥+可調節式收料斗”的方案，在截面Φ4426 位置向下拆除(垂直距離約5450mm，以實際為準)，向下直到皮帶機上方。然后自上而下安裝一分二異形倉體、自動清堵穩料設備等(見圖4和圖5)。該方案具有結構合理、針對性穩料的特點。使整個物料倉不再出現下部堵塞、中部結皮、高位結拱等現象。讓物料在倉內形成整體流動的狀態。徹底解決料倉堵塞、結皮、起拱的問題。
3 自動清堵穩料設備簡介

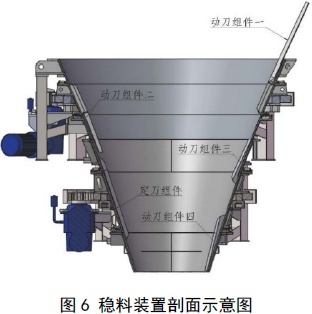

整套倉體自動清堵穩料設備(見圖6)內置五把刮刀，通過刮刀與倉壁的相對運動，等效數倍擴大出口截面。自動清堵穩料設備利用大速比減速機通過齒輪傳動，驅動免粘壁錐倉繞料倉中心轉動，與倉內安裝的刮刀構成一個穩料流動體系，實現全方位穩料流動，可消除刮刀范圍內的物料粘壁、結皮現象?？梢愿纳普麄€(gè)物料倉物料的流動狀態，從根本上解決料倉粘壁堵塞問題。

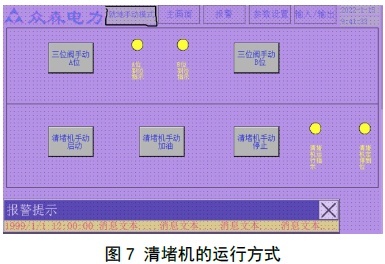

清堵機的運行分為4種方式，見圖7。
(1)就地手動模式：選擇開關“遠方/就地”在就地位置，選擇開關“手動/自動”在手動位置。按動“插板閥A位按鈕”，閥板密封泄壓，泄壓完成，閥體向A位運動，觸動A位限位后停止，同時閥板密封氣泵啟動對密封充壓。插板閥如果超過80秒未到位，則發出插板閥超時報警，報警5秒自動復位，可以再次開關。按動“插板閥B位按鈕”閥板密封泄壓，泄壓完成，閥體向B位運動，觸動B位限位后停止，同時閥板密封氣泵啟動對密封充壓。當插板閥處于A位，按動“清堵機手動啟動”按鈕，清堵機啟動。如果上級皮帶未運行，可以限時運行3分鐘，如果上級皮帶已運行則長轉。按動“清堵機手動停止”按鈕，清堵機A側開始定位停機，感應到定停限位后停止，180秒未定停到位，發出定停超時報警，需要檢查定停限位是否正常。
(2)就地自動模式：選擇開關“遠方/就地”在就地位置，選擇開關“手動/自動”在自動位置。啟動模式：上級皮帶處于運行狀態后，清堵機每隔20分鐘運行3分鐘，以便預防堵煤發生。
(3)遠方控制模式：選擇開關“遠方/就地”在就地位置，選擇開關“手動/自動”在手動位置。選擇開關“遠方/就地”在遠方位置，選擇開關“手動/自動”在手動位置。遠方啟動有輸入則清堵機運行，遠方停止有輸入則清堵機停止。
(4)遠方自動模式：選擇開關“遠方/就地”在遠方位置，選擇開關“手動/自動”在自動位置。遠方啟動有輸入則清堵機運行，遠方停止有輸入則清堵機停止。在遠方控制未介入控制時，清堵機啟停與上級皮帶連鎖，即上級皮帶運行對應的清堵機間歇啟動，上級皮帶停止清堵機旋轉到固定位置后停機。
4 改造后的效果

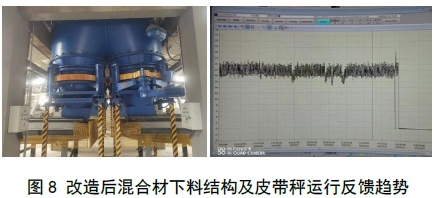

(1)實現大幅度減輕巡檢人員的出現斷料時人工清堵工作量(見圖8)，改造前每年斷料400次以上，每年清倉2次，費用在8萬元，改造后再未出現清倉、人工敲擊鋼倉的情況，節約車間管理費8萬元。

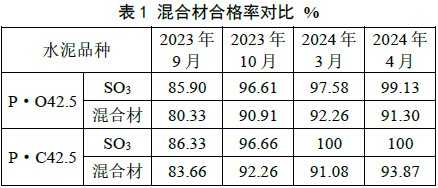

(2)設備實現就地、遠程控制運行，由于混合材添加比較穩定，進而提高了水泥產品質量，混合材合格率由2023年9、10月均91.25%上升到2024年3、4月均98.3%，見表1。
(3)每次水泥磨斷料止料后造成水泥質量波動較大，三氧化硫或混合材質量偏低，導致工藝狀況波動，每次需要約2h調整恢復。脫硫石膏或濕排灰斷料期間，系統斷料每次止料處理30分鐘造成水泥磨系統浪費電耗11.28萬元。
(4)配料站真正實現無人值守，減少崗位；現場無塵化，環境清潔，杜絕了人身安全事故隱患。
5 結束語
原料配料站下料裝置防堵改造，可徹底解決改造部位物料在輸送過程中出現的鋼倉蓬倉、溜子堵塞的問題，保證輸送系統能夠長周期順暢安全運行，提高了輸送效率，提高了磨機系統運行的穩定性。
